燃气发电机组余热锅炉②

燃气发电机组余热锅炉采用H型鳍片管与螺纹管强化传热技术，通过扩展受热面与扰动烟气形成紊流，显著提升传热效率并减少烟灰积聚。

产品详情/ Details

产品描述：
燃气发电机组余热锅炉是专为燃气发电机组的烟气余热回收而设计的专用高效节能产品。采用H型鳍片管+螺纹管强化传热元件扩展受热面，水管烟侧的受热面大大增加，同时烟气流经螺纹管和H型鳍片管表面时形成强烈的紊流，起到提高燃气发电机组余热锅炉的传热效率和减少烟灰积聚的作用。燃气发电机组余热回收装置具有结构简单、热效率高、运行寿命长、安全可靠、维护方便等优点。该余热锅炉用于燃气发电机组联合循环发电装置，利用燃气内燃发电机组的尾气导入锅炉进行热交换，产生蒸汽可用于工艺加热或推动汽轮机发电机组进行余热发电。目前已在各类燃气发电机组上应用了几百台，均取得了可观的经济效益。

产品特点：
1、省煤器采用H型鳍片管扩展受热面的换热结构，降低钢材耗量；
2、蒸发器采用螺纹管结构，使烟气形成强烈紊流，提高换热系数；
3、采用PLC控制实现蒸发器的自动补水；

产品优势：
对于自然循环的必须有足够大的汽水分离空间，以保证蒸汽质量。筒体上一般有人孔、手孔以利于锅炉内部检查，这种结构的锅炉受热面部分的烟灰容易清洗，水侧由于它的热负荷比较低，所以不易结垢，这种锅炉的维修也很方便。
这种自然循环的锅炉筒体上装有水位表和水位控制系统，而强制循环的在汽水分离筒上。锅炉本体上装有安全阀，强制循环的需要在本体和汽水分离器上都设有安全阀。这种锅炉可以直接从锅炉筒体里取出水样进行检查。
螺纹管是经特殊加工的，管内有螺纹线，烟气从内通过时会产生旋转，这样就强化了传热，就可以减少锅炉的受热面积，从而减少锅炉尺寸和重量。另外烟气在管内的流动可以有单回程和双回程。
螺纹管是整个烟道式余热锅炉中主要的热交换部件。为了使余热发电锅炉充分回收燃油、燃气发电机组的排气废热，获得较大的蒸汽产量，烟气在管内的流动形式采用的是双回程。

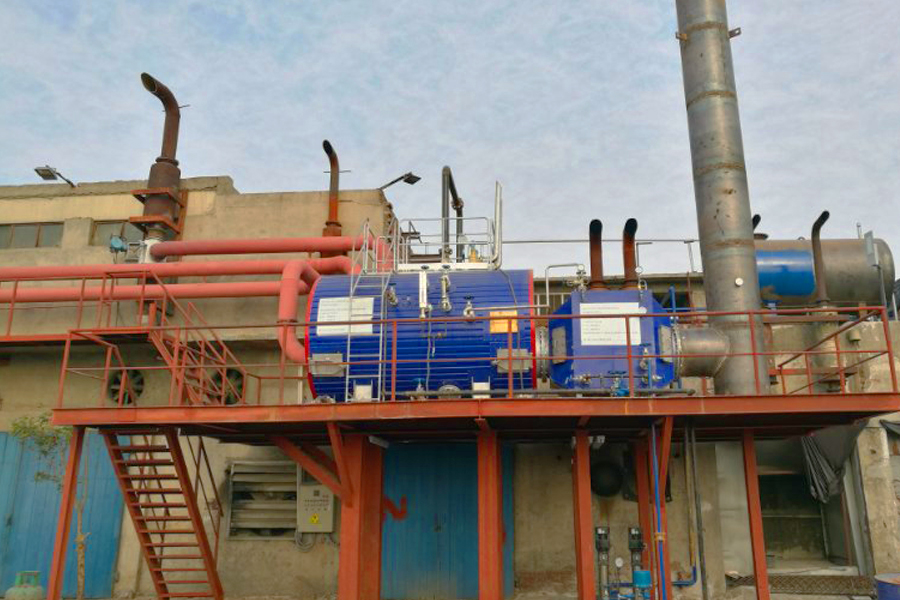

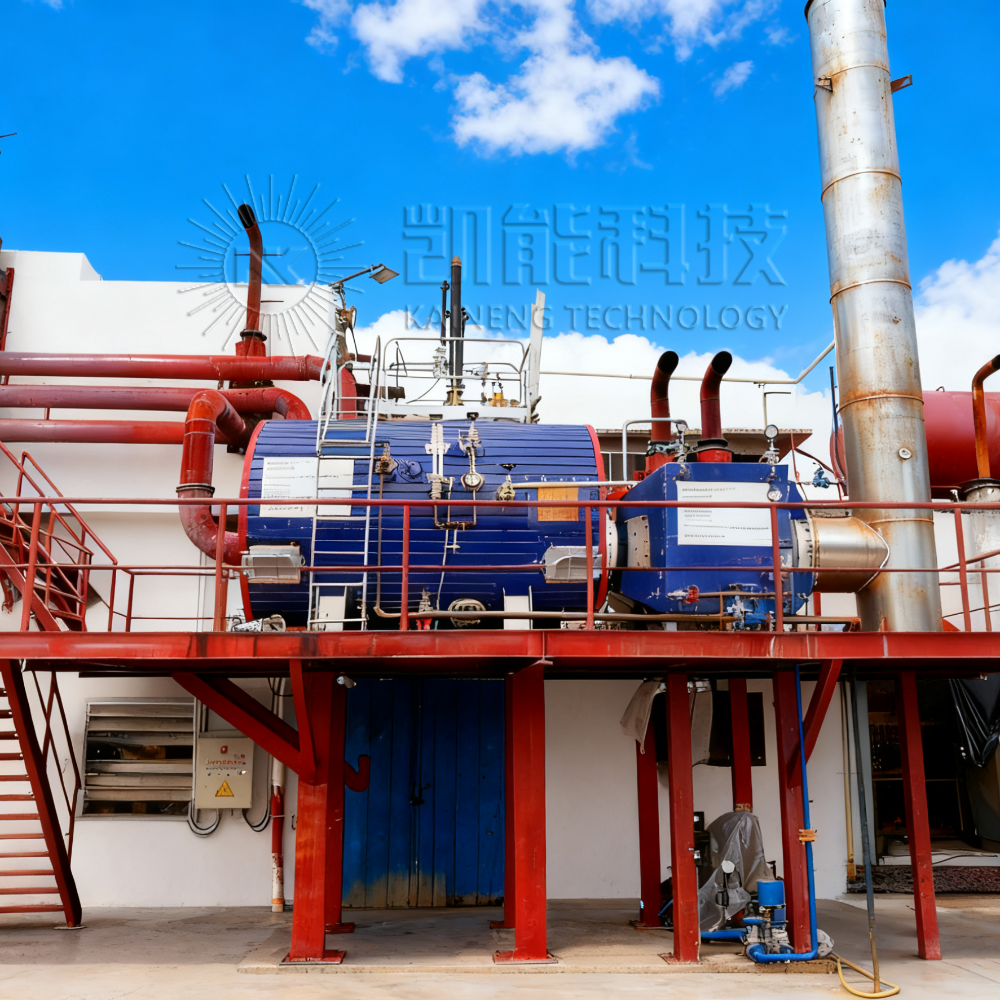

整体产品图片：
